iptables是Linux内核带的防火墙,结合Linux强大的路由功能,可以实现达到非常出色的性能并能满足大部分企业使用的要求。下面我就用一个常用的案例说明一下。

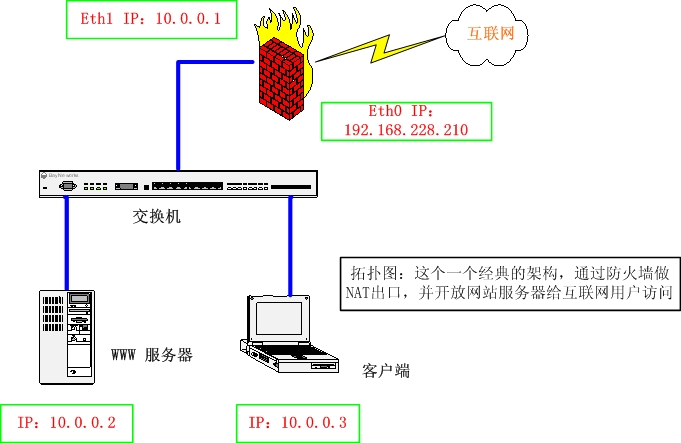

一、网络拓扑图
下面是示例中使用的架构:
作为防火墙的Linux服务器使用红旗 DC Server 5.0,配置有两块网卡,eth0接外网,eth1接内网;内网有一台网站服务器,和若干台客户机,客户机通过防火墙访问外网。
二、配置
iptables的命令规则和原理介绍可以参考[原]重新熟悉iptables。
1、定义规则
规则我是放在/root/iptables.rule,如下:
※需要留意的就是如何对外开放服务器:
1)因为经过NAT转发,所以filter表上不需要设置对应的服务端口;
2)一定要同时设置PREROUTING和POSTROUTING规则;
我在查找资料的时候,发现网上很多资料都只是设置PREROUTING规则(DNAT),但就没有写需要设置SNAT,经过验证,这是有问题的。
首先,数据包经过PREROUTING后,把目的地址从原来访问防火墙的192.168.228.210,改为目的10.0.0.2。此时如果直接把包转发给WWW服务器,当WWW服务器获得数据包后,得到的数据包如下:
这样,当WWW服务器回复的时候,就会发现找不到目标地址(因为他根本就没有外网的路由)。
因为,增加SNAT可以把源路径也改为从防火墙过来,这样就能保证数据包的正确路径了。
3)如果端口不是一对一转发,只要修改PREROUTING语句--dport的端口和--to-destination后IP跟的端口,例如:
2、打开路由支持
默认是不会支持路由的,用下面的命令打开:
3、启动并测试
只要恢复iptables规则表:
测试:
内网客户机:
外网客户机:访问http://外网IP/,成功即可。
4、设置开机运行
修改/etc/rc.local文件,文件后面增加两行:
保存即可。
5、必须注意:使用iptables-restore保存的规则表是不通用的,只能用在本机上。若要在其他机器使用相同的规则,用脚本提供吧。
一、网络拓扑图
下面是示例中使用的架构:
作为防火墙的Linux服务器使用红旗 DC Server 5.0,配置有两块网卡,eth0接外网,eth1接内网;内网有一台网站服务器,和若干台客户机,客户机通过防火墙访问外网。
二、配置
iptables的命令规则和原理介绍可以参考[原]重新熟悉iptables。
1、定义规则
规则我是放在/root/iptables.rule,如下:
引用
# Generated by iptables-save v1.2.11 on Mon Jan 9 13:31:17 2006
*filter
:INPUT DROP [0:0]
:FORWARD ACCEPT [8:672]
:OUTPUT ACCEPT [242:17914]
-A INPUT -i lo -j ACCEPT
-A INPUT -i eth1 -j ACCEPT
-A INPUT -i eth0 -p icmp -j ACCEPT
#下面是开放防火墙上的22(ssh)端口
-A INPUT -i eth0 -p tcp --dport 22 -j ACCEPT
-A INPUT -m state --state RELATED,ESTABLISHED -j ACCEPT
-A INPUT -m state --state INVALID,NEW -j DROP
COMMIT
# Completed on Mon Jan 9 13:31:17 2006
# Generated by iptables-save v1.2.11 on Mon Jan 9 13:31:17 2006
*nat
:PREROUTING ACCEPT [1060:200436]
:POSTROUTING ACCEPT [0:0]
:OUTPUT ACCEPT [1:67]
#下面是设置NAT共享
-A POSTROUTING -o eth0 -j MASQUERADE
#下面是开放内网的WWW服务器对外使用
-A PREROUTING -i eth0 -p tcp --dport 80 -j DNAT --to-destination 10.0.0.2:80
-A POSTROUTING -p tcp -d 10.0.0.2 --dport 80 -j SNAT --to-source 10.0.0.1
COMMIT
# Completed on Mon Jan 9 13:31:17 2006
*filter
:INPUT DROP [0:0]
:FORWARD ACCEPT [8:672]
:OUTPUT ACCEPT [242:17914]
-A INPUT -i lo -j ACCEPT
-A INPUT -i eth1 -j ACCEPT
-A INPUT -i eth0 -p icmp -j ACCEPT
#下面是开放防火墙上的22(ssh)端口
-A INPUT -i eth0 -p tcp --dport 22 -j ACCEPT
-A INPUT -m state --state RELATED,ESTABLISHED -j ACCEPT
-A INPUT -m state --state INVALID,NEW -j DROP
COMMIT
# Completed on Mon Jan 9 13:31:17 2006
# Generated by iptables-save v1.2.11 on Mon Jan 9 13:31:17 2006
*nat
:PREROUTING ACCEPT [1060:200436]
:POSTROUTING ACCEPT [0:0]
:OUTPUT ACCEPT [1:67]
#下面是设置NAT共享
-A POSTROUTING -o eth0 -j MASQUERADE
#下面是开放内网的WWW服务器对外使用
-A PREROUTING -i eth0 -p tcp --dport 80 -j DNAT --to-destination 10.0.0.2:80
-A POSTROUTING -p tcp -d 10.0.0.2 --dport 80 -j SNAT --to-source 10.0.0.1
COMMIT
# Completed on Mon Jan 9 13:31:17 2006
※需要留意的就是如何对外开放服务器:
1)因为经过NAT转发,所以filter表上不需要设置对应的服务端口;
2)一定要同时设置PREROUTING和POSTROUTING规则;
我在查找资料的时候,发现网上很多资料都只是设置PREROUTING规则(DNAT),但就没有写需要设置SNAT,经过验证,这是有问题的。
首先,数据包经过PREROUTING后,把目的地址从原来访问防火墙的192.168.228.210,改为目的10.0.0.2。此时如果直接把包转发给WWW服务器,当WWW服务器获得数据包后,得到的数据包如下:
引用
源:外网IP|目标:10.0.0.2
这样,当WWW服务器回复的时候,就会发现找不到目标地址(因为他根本就没有外网的路由)。
因为,增加SNAT可以把源路径也改为从防火墙过来,这样就能保证数据包的正确路径了。
3)如果端口不是一对一转发,只要修改PREROUTING语句--dport的端口和--to-destination后IP跟的端口,例如:
-A PREROUTING -i eth0 -p tcp --dport 3000 -j DNAT --to-destination 10.0.0.2:80
2、打开路由支持
默认是不会支持路由的,用下面的命令打开:
# echo "1" > /proc/sys/net/ipv4/ip_forward
3、启动并测试
只要恢复iptables规则表:
# iptables-restore iptables.rule
测试:
内网客户机:
引用
# ping www.21cn.com
PING www.cdn.21cn.com (61.140.60.90) 56(84) bytes of data.
64 bytes from f1.21cn.com (61.140.60.90): icmp_seq=0 ttl=245 time=3.26 ms
PING www.cdn.21cn.com (61.140.60.90) 56(84) bytes of data.
64 bytes from f1.21cn.com (61.140.60.90): icmp_seq=0 ttl=245 time=3.26 ms
外网客户机:访问http://外网IP/,成功即可。
4、设置开机运行
修改/etc/rc.local文件,文件后面增加两行:
引用
echo "1" > /proc/sys/net/ipv4/ip_forward
iptables-restore iptables.rule
iptables-restore iptables.rule
保存即可。
5、必须注意:使用iptables-restore保存的规则表是不通用的,只能用在本机上。若要在其他机器使用相同的规则,用脚本提供吧。
