[原]升级FOXCONN 富士康 H61MV 的Bios 阴

linuxing , 02:51 , 其他 » 杂七杂八 , 评论(2) , 引用(0) , 阅读(48038) , Via 本站原创 | |
    帮朋友装了一台普通PC,主板用的是FOXCONN 富士康 H61MV Intel H61 LGA1155,亚马逊上的。日常家用H61足够了,配上G530,还可以当个HTPC 玩玩。现大多H61为了节省成本,都只有CPU电源用固态电容,其他是普通的。要质量好的,贵啊!富士康 H61MV这款好就好在全固态电容,还带HDMI 输出,价格特便宜¥259,够了!
    但看评论时发现,配G530可能会被强制降频?不过,实际用上时似乎没问题。为了以后升级方便(谁知道什么时候就找不到新Bios了),还是决定先刷到最新的Bios 吧。
    注意:主板上有Bios 防写跳线,必须跳线后才能刷Flash。

1.下载Bios及相关工具
首先,当然是到官网上下载最新的Bios。
官网地址:点击
当前最新是BC2F1P05,12/13/2012更新的,下载回来是个zip文件,刷Bios工具都在里面了,解压即可。
本地下载:
既然刷Bios工具和Bios 都有了,还需要什么工具呢?答案是:启动进入Dos 的工具。
刷这Bios 需要在Dos下进行(都什么年代了?还Dos,%>_<%),实在没办法,找个制作U盘进入Dos 的工具吧。

我用的是USBOOT 1.7,网上Google一下就有,这里备份一下:
2.制作启动到Dos 的U盘
用的就是USBOOT 1.7,根据文档操作,建议是选择“ZIP模式”,但我试过不行,启动不了。可能是4G的U盘太大了。
后来找了个64MB的Micro SD卡,用读卡器连上,以“FDD 模式”制作的,顺利完成。

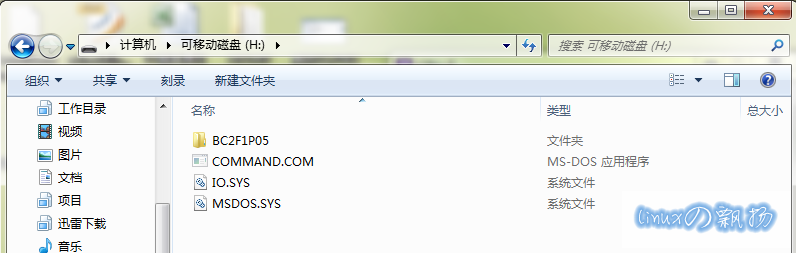

制作完成后,把Bios BC2F1P05.zip解压到U盘上,查看其中内容,应该是:
点击在新窗口中浏览此图片

(制作时,需要拔取一次U盘,U盘也需要格式化,故数据要备份哦!)

3.主板跳线
H61MV的板上有个随包装提供的简易说明上也没有标注的跳线“ME PROTECT”,默认是禁止刷新Bios 的。
下面图中黄色键帽的位置(下面的跳线是Clear CMOS,这在简易说明图上有的)
点击在新窗口中浏览此图片

把默认的1-2(禁止写),跳到2-3(可以写)即可。

4.刷Bios
把上面制作的U盘插入机器USB口,开机时,按着F7 键,即进入引导菜单。选择USB存储设备项,回车后,应可进入Dos状态。
然后,在Dos 下运行F.BAT即会开始刷Bios 的工作。

警告:刷Bios 期间千万不要重启机器。如果报下面的错误:
引用
PDR Region does not exist.
GBE Region does not exist.


Error 25: The host CPU does not have write access to the target flash area. To enable write access for this operation you must modify the descriptor settings to give host access to this region.

那原因就是没有在主板上跳线,做好跳线即可。

若顺利完成(大概2分钟左右),会提示:
引用
FPT Operation Passed.


一定要等到出现上面的提示信息后,再用Ctrl+Alt+Del 热启动机器。重启的前两次会直接断电,这是正常的,第三次即可顺利引导。进入Windows 7后,会提示更新显卡驱动,再重启一次,顺利完成。

5.对比一下刷Bios 的前后差异

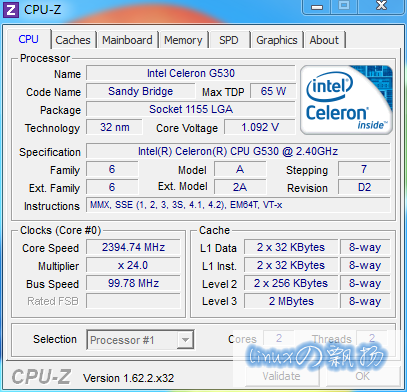

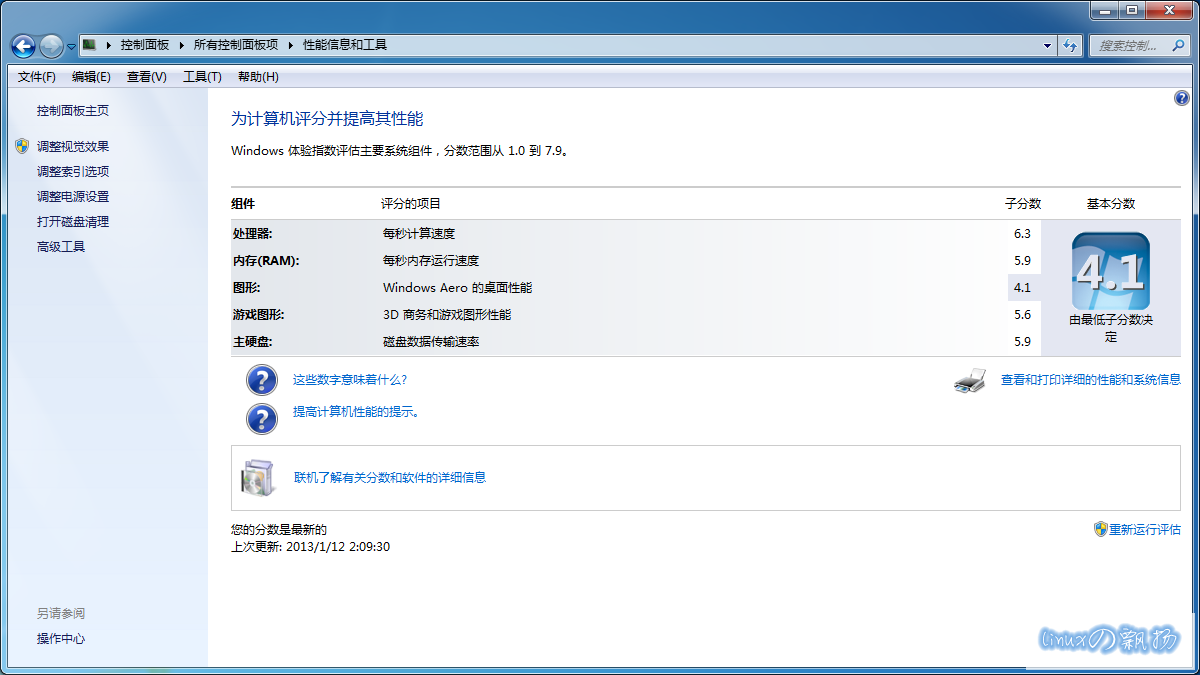

刷之前:
点击在新窗口中浏览此图片

点击在新窗口中浏览此图片

点击在新窗口中浏览此图片

刷之后:
点击在新窗口中浏览此图片

点击在新窗口中浏览此图片

点击在新窗口中浏览此图片

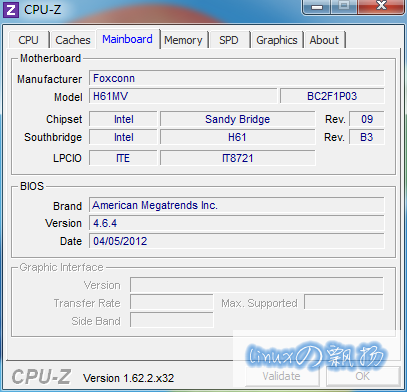

留意Mainboard 的Model 后面部分,原来是BC2F1P03,刷Bios后升级到BC2F1P05。其他没什么变化,CPU前后的主频都是24X 的,似乎刷新后,显卡性能反而降低了0.1,可能是误差吧,关系不大。

附录:富士康 H61MV 说明
简易安装说明:
主板跳线说明:
