由于共享磁盘大多很昂贵，所以搭建系统的成本也就随之增加。不使用共享磁盘，在各服务器之间对各服务器上的磁盘进行镜像，通过该方法用低廉的价格实现相同功能的集群系统称为镜像磁盘型。使用Red Flag HA Cluster 6.0新增的磁盘镜像功能，不需要购买昂贵的磁盘柜就能享受到高可用性及高可靠性；配合HA Cluster 6.0独有的FastSync选件，能得到几乎和使用磁盘柜同样的性能，大幅度缩减投资预算。

一、原理
因为需要在服务器之间进行数据的镜像，因此不适用于需要大量数据的大规模系统。
应用程序发出write请求时，数据镜像引擎会将数据写入本地磁盘的同时，通过心跳线将write请求同时分发给待机服务器。所谓心跳线是指连接各服务器的网络，在集群系统中需要使用心跳线进行服务器的死活监视。在数据镜像类型中，心跳线除了用于死活监视，还用于数据传输。待机服务器数据镜像引擎将收到的数据写入待机服务器的本地磁盘，从而实现当前服务器和待机服务器间的数据同步。 应用程序发出Read请求时，则只需单纯从当前服务器的磁盘中读取数据即可。

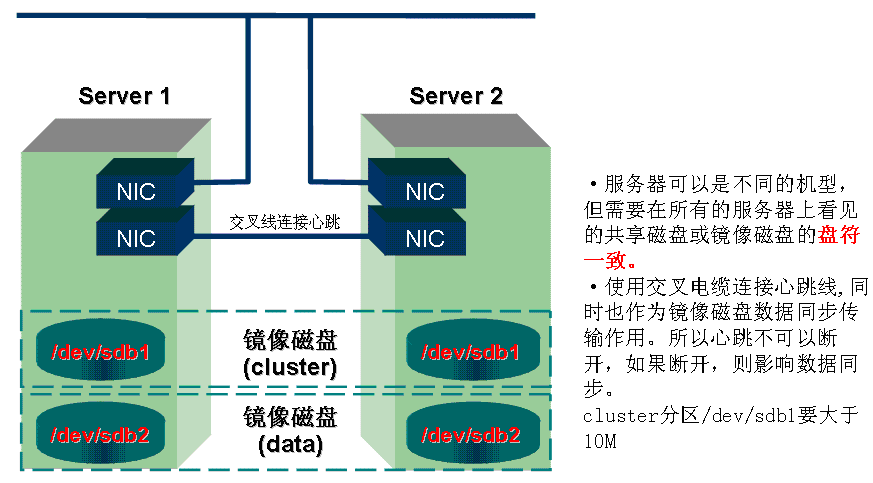

◎ 数据镜像的结构
作为数据镜像的一个应用示例，可以使用快照备份。数据镜像类型的集群系统由于同时在2处保存共享数据，因此只需将待机服务器从集群中分离开，无需备份，就可以将磁盘作为快照备份保存。

※ 注意：磁盘同步的过程是数据块同步，而不是数据文件同步，因此可用于数据库等按非文件存储的应用中。

◎ 安装配置文档
该文档由parcochen#redflag-linux.com提供，在VMware ESX 3i Sever上模拟，基于红旗Asianux 3.0 SP1 for x86操作系统测试通过。
